Verborgen crisis in de vacuümoven: hoe een catastrofale eutectische reactie te voorkomen

Stel je voor dat je een vacuümoven opent na een lange productierun. In plaats van perfect behandelde onderdelen vind je een plas gesmolten metaal. Dure componenten enarmaturenzijn samengesmolten tot een onherkenbare massa. Dit is geen horrorverhaal - het is een veel voorkomende nachtmerrie bij verwerking bij hoge- temperaturen, veroorzaakt door een onverwachteeutectische reactie. Veel ingenieurs geven de schuld aan bedieningsfouten, materiaalmoeheid of temperatuurbeheersing wanneer er storingen optreden. Maar in werkelijkheid is de verborgen boosdoener vaak een chemische dans tussen metalen - die zich in stilte ontvouwt wanneer onverenigbare materialen elkaar onder hitte ontmoeten.

BijSHJKOOLSTOF, we hebben meer dan 25 jaar aan de ontwikkeling besteedgrafietEnkoolstof-gebaseerdoplossingen voor vacuümwarmte-behandelingsystemen. In dit artikel leggen we uit hoe eutectische reacties ontstaan, waarom ze componenten beschadigen en hoe ze dat doengrafietEnC/C composietarmaturenkan fungeren als uw eerste verdedigingslinie.

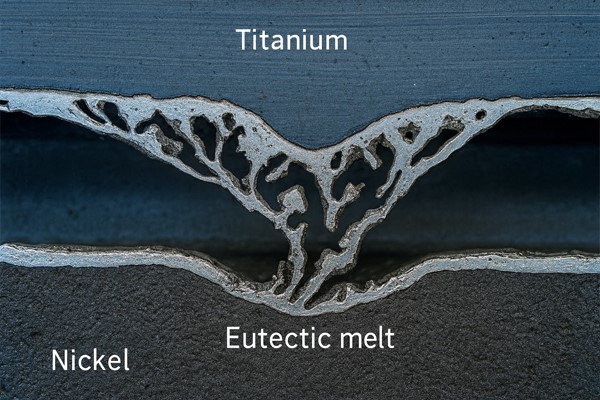

Een eutectische reactie is als een duet tussen metalen. Wanneer twee materialen een bepaalde kritische temperatuur bereiken, zijn ze op zichzelf niet langer vast, maar smelten ze samen tot een vloeibare fase -, vaak bij een temperatuur lager dan het smeltpunt van beide metalen. In de metallurgie wordt dit principe gedefinieerd door de vloeistof- en ononderbroken lijnen in het fasediagram. Door deze grenzen te beheersen, ontwerpen metallurgen legeringen met specifieke eigenschappen - hardheid, ductiliteit, sterkte en dichtheid. Gietijzer en roestvrij staal verschillen bijvoorbeeld voornamelijk vanwege hun eigenschappenkoolstofconcentratie- en koelsnelheden binnen deze eutectische bereiken. Wanneer gecontroleerd, helpen eutectische reacties ingenieurs bij het vervaardigen van precisielegeringen. Als ze echter ongecontroleerd in een vacuümoven worden gebruikt, kunnen ze destructief worden. Insolderen,we gebruiken opzettelijk het eutectische effect - een lager-smeltende vulstof verbindt hoger-smeltende basismetalen. Maar in het algemeenvacuüm warmtebehandeling, kan dit leiden tot smelt-storingen, vervorming van onderdelen ofarmatuurlassen.

Typische triggers:

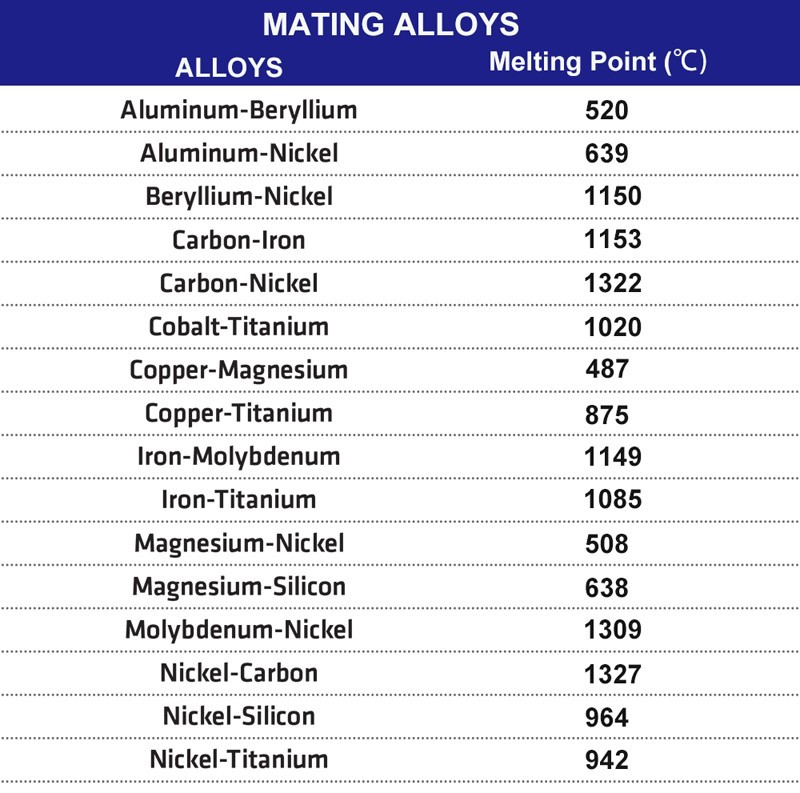

• Materiaalcontact:Direct of nauw contact tussen ongelijksoortige metalen zoals nikkel en titanium (Ni–Ti), ijzer en titanium (Fe–Ti), ofkoolstofen nikkel (C–Ni).
• Verspreiding onder vacuüm:Zonder oxidatiefilms diffunderen atomen gemakkelijker en vormen ze laag-smeltende legeringen op contactpunten.
• Temperatuuroverschrijding:Het passeren van een plaatselijk eutectisch punt tijdens de fase van het weken of -opvoeren.
• OngepastArmatuurIndeling: Overmatige contactdruk of gemengde materialen in dezelfde lading.

Gevolgen:

•   Vervorming van onderdelenofbroosheidals gevolg van plaatselijk smelten.
•   Armatuurlassen of lijmen, waardoor demontage onmogelijk wordt.
•   Heet-zonebesmetting, waarvoor afsluiten en opnieuw-opbouwen vereist is.
•   Productinconsistentieen kostbare stilstand.

De echte oorzaak:

De meeste mislukkingen zijn terug te voeren op vermissingmateriaal-compatibiliteitscontrole. Ingenieurs concentreren zich op temperatuur en tijd, maar vergeten te vragen:"Wie raakt wie - aan en bij welke temperatuur?"Het voorspellen en voorkomen van deze combinaties voordat de oven wordt geladen, is veel goedkoper dan het daarna opruimen van gesmolten afval.

Niet alle eutectische reacties zijn slecht. Vacuümsolderenhangt eigenlijk van hen af. De vullegering heeft een smeltpunt dat lager ligt dan dat van de basismaterialen. Zodra het gesmolten is, wordt het door capillaire werking in het gewricht getrokken, waardoor een sterke en schone verbinding ontstaat. Voor reactieve metalen zoals aluminium en titanium biedt de vacuümomgeving grote voordelen:

• Geen oxidatie tijdens verwarming.
• Nauwkeurige temperatuurregeling zorgt voor een vulstroom zonder het basismetaal te vervormen.
• Schone, herhaalbare verbindingen, ideaal voor de lucht- en ruimtevaart-, medische- en gereedschapsindustrie.

Maar wanneer het proces buiten het beoogde bereik valt, kan diezelfde eutectische reactie veranderen van een verbindend middel in een destructieve gebeurtenis - dieover-hardsolderen, armatuur blijft hangen, of het falen van een volledig onderdeel.

Een eutectische reactie kondigt zichzelf niet aan - maar gebeurt stilletjes, en tegen de tijd dat deze zichtbaar wordt, is de schade al aangericht. De sleutel is om preventie in uw workflow te integreren. BijSHJ KOOLSTOF, raden we een strategie met drie-lagen aan:

• Materiaalcompatibiliteitscontrole (ken uw combinaties).

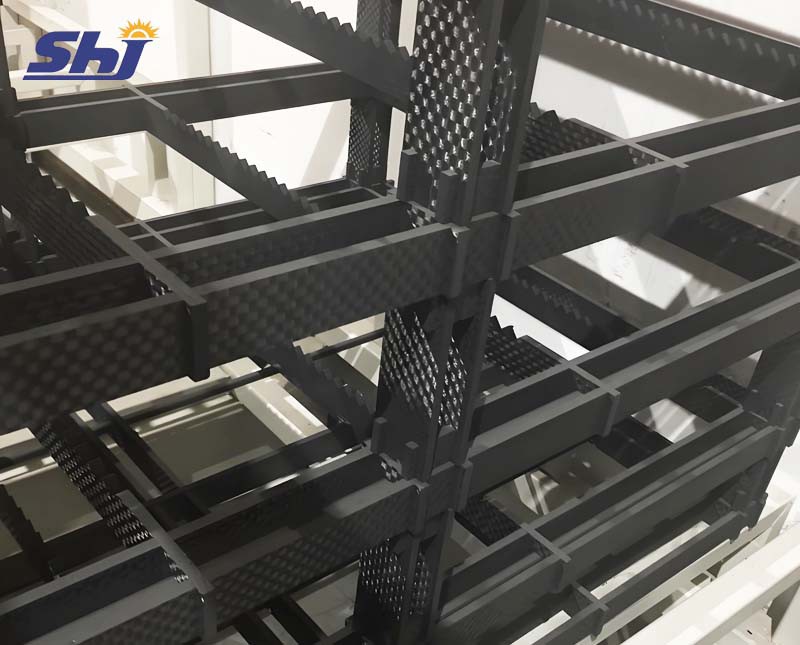

• Grafiet- of C/C-bevestigingssystemen (gebruik inerte materialen).
• Procesafstemming (behoud van veilige temperatuurmarges).

Gecombineerd veranderen deze stappen een verborgen bedreiging in een beheersbare variabele - die uw oven, uw onderdelen en uw reputatie beschermt. Laten we samen de productie op hoge-temperaturen veiliger, schoner en voorspelbaarder maken -.
